• Dr. Oscar Quirós A. Profesor del postgrado de Ortodoncia de la Universidad Central de Venezuela. Profesor honorario del Centro de estudios del Bajío, México. Maestro Invitado permanente del postgrado de Ortodoncia de la Universidad de Ciudad Juárez . México.


• Br. Jelsyka Quirós C. Estudiante de Odontología Universidad Central de Venezuela

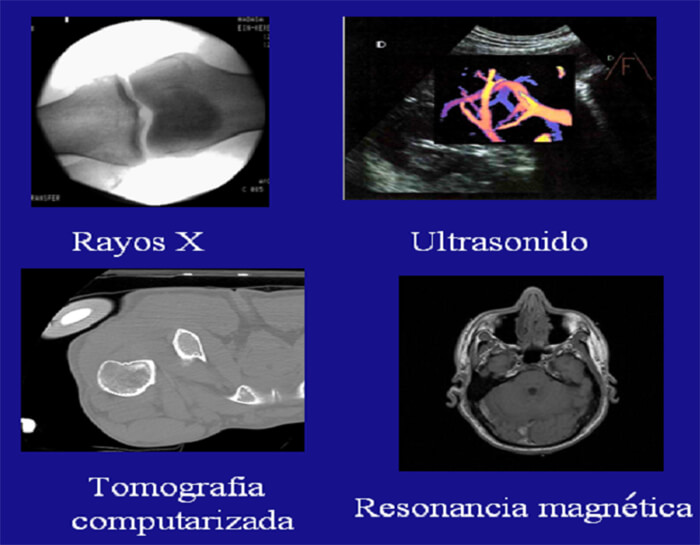

El uso de la radiografía digital ha aumentado considerablemente desde su introducción al mercado por por Trophy en 1987 su uso debido a que produce imágenes instantáneas. Esta tecnología posee un dispositivo de carga dentro de un sensor intraoral que produce una imagen digital inmediata en el monitor, existe una gran cantidad de aplicaciones digitales en el área médica siendo la radiología una de las mas utilizadas

Existen dos métodos esencialmente para obtener una imagen radiográfica digital: la imagen radiográfica digitalizada y la imagen radiográfica digital, la diferencia entre ambas consiste en que la imagen digitalizada se obtiene mediante el escaneo o la captura fotográfica de la imagen de una placa radiográfica, convirtiendo de esta manera una imagen analógica en una imagen digital, mientras que la radiografía digital se obtiene mediante la captura digital directa de la imagen para convertir los rayos-x directamente a señales electrónicas. Como no se usa luz en la conversión, el perfil de la señal y resolución son altamente precisas emitiendo una calidad de imagen excelente. ^{1, 2}

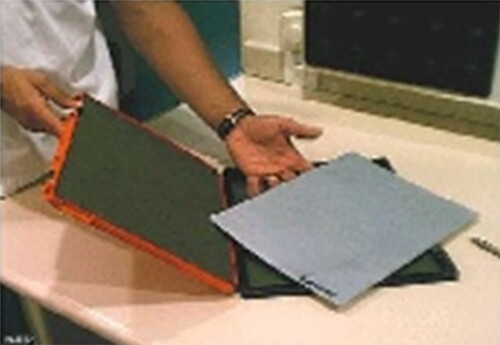

Los computadores utilizan el llamado sistema binario, con dos números 1 o 0 e cada una de esas unidades informativas es llamada bit. Un interruptor con dos posiciones, se pueden agregar interruptores dependiendo de la necesidad del operador, formando de esta manera varias posiciones, por ejemplo 2⁸= 256 posiciones. Las imágenes se forman por matrices de líneas horizontales y columnas verticales conocidas con el nombre de pixel. Para el almacenamiento de las imágenes radiográficas digitalizadas, pueden ser utilizados dos sistemas diferentes al adquirir las imágenes, los llamados CCD (Charge Couple Device) y los de Almacenamiento de Fósforo, el sistema CCD es un tipo de chip de silicio con cambios bidimensionales de transistores donde cada uno de los elementos corresponde a un pixel y en el de Almacenamiento de Fósforo la radiografía se toma sobre una especie de chasis o cassette que contiene una lámina de fósforo, donde se guarda la información. El fósforo es un elemento químico que absorbe la energía que proviene de los rayos X tal como los punteros flourescentes del reloj absorben la luz del sol. Pero este fósforo no devuelve esta energía de inmediato. Recién aparece cuando un rayo láser lo estimula. Entonces, la lámina de fósforo libera la energía absorbida en forma de luz azul. Libera más donde la lámina ha sido más estimulada; o sea, donde ha recibido más radiación, y menos, donde ha sido menos estimulada. Este chasis es introducido en un scanner apropiado para realizar la lectura de la imagen, un sistema de lentes capta esta luz azul, el fotomultiplicador, que es como un CCD de la cámara digital. El fotomultiplicador capta la luz, la amplifica y la transforma en un pulso eléctrico: ya es información que será enviada por fibra óptica, almacenándola en el computador por medio de un conversor A/D (Analógico/ Digital) ^{3, 4, 5, 6}

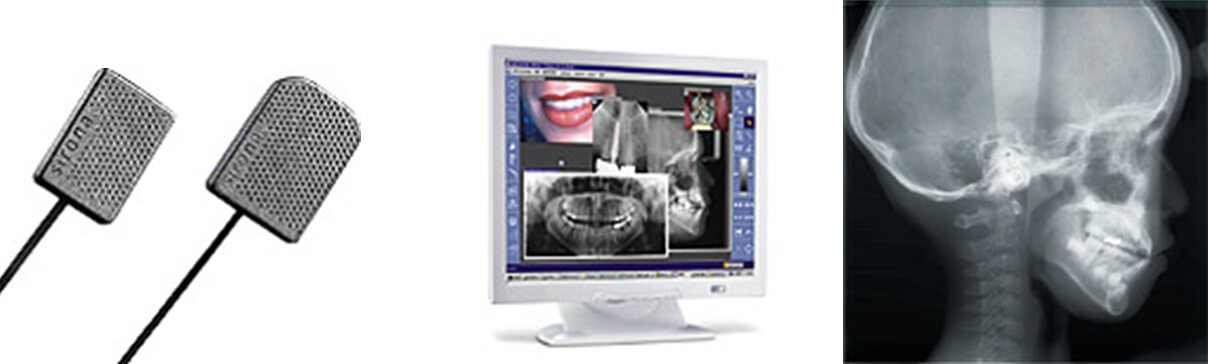

La radiografía digital directa a diferencia de la radiografia digitalizada, utiliza sensores electrónicos sensibles a los rayos-x que son colocados de manera similar a la película común. El sensor electrónico va conectado a una computadora, creando una imagen radiológica que será visualizada inmediatamente en el monitor. La sensibilidad extrema del sensor permite una reducción que varia desde un 30% en radiografías del cráneo a 60% en panorámica y hasta 90% de disminución de radiación en radiografías intraorales.



Ventajas
El mayor beneficio tanto en la fotografía como en la radiografía digital se encuentra en el proceso de revelado, mientras que en el proceso convencional se requiere imprimir un negativo o una placa radiográfica, para ser llevado a un proceso de revelado y fijación de la imagen el cual puede variar entre minutos en el caso de las radiografías hasta horas o días en el caso de las imágenes fotográficas, las imágenes digitales se obtienen en fracciones de segundos esto puede significar una diferencia entre la obtención o no de una buena imagen, muchas veces tomamos una diapositiva de un procedimiento quirúrgico o una imagen patológica antes de proceder a tratarla clínicamente y luego al revelarla nos percatamos que la imagen no salio como lo deseábamos, ya sea por luminosidad, enfoque o cualquier otra razón imputable ocasionalmente al proceso de revelado. En la fotografía y en la radiología digital el resultado puede ser analizado de inmediato, editado, ampliado, puede aumentarse o disminuirse el contraste y la luminosidad para obtener la mejor imagen posible del objeto en estudio y preservarla de manera electrónica o impresa. ^{7, 8, 9}

Los beneficios colaterales son:

Sanitario:

• Menor dosis de radiaciones para el paciente y el operador

• Menor cantidad de material contaminante (Plomo, Químicos de revelador y fijador)

Economía:

• Ahorro de placas radiográficas y rollos fotográficos.

• Ahorro en la compra de reveladores y fijadores

• Ahorro en la compra y mantenimiento de procesadoras de placas y equipos de revelado.

Ergonomía:

• Disminución del espacio para guardar las imágenes

• Facilita la creación de archivos digitales

• Menor necesidad de espacio e instalación

Diagnóstico y envío de resultados

• El alto contraste de las imágenes digitales facilita el diagnóstico imagenológico por parte del radiólogo o de la persona encargada de realizarlo.

• Permite el envío de los resultados obtenidos y de las imágenes en archivos via Internet con asombrosa rapidez, lo que pudiera llegar a establecer la diferencia entre la vida y la muerte de un paciente.

• Facilita la interconsulta entre profesionales.

• Optimiza la comunicación con el paciente

Desventajas

La facilidad con la que las imágenes electrónicas pueden ser modificadas, despierta la suspicacia de que las mismas pudiesen ser adulteradas para actos ilícitos. Y probablemente las radiografías digitales sean más fáciles de modificar que las fotografías. Las modificaciones realizadas por un aficionado, pueden identificarse al ampliar las imágenes. Aún las modificaciones más finas con alto grado de contraste, que requieren tiempo y mucha técnica, pueden ser identificadas por un especialista en imágenes digitales. Sin embargo un técnico especializado puede hacer las modificaciones tan perfectas que aun otro técnico no podría distinguirlas.

Esta suspicacia ha creado una sombra de duda sobre el uso de las fotografías y radiografías digitales como documento válido en el respaldo de un trabajo experimental o como pruebas de aspecto legal en conflictos de tipo judicial. En el ámbito biomédico una imagen puede llegar a ser la diferencia entre el resultado positivo o negativo de una investigación entre la verdad y la falacia no es meramente una cuestión de tipo técnico, es primordialmente una cuestión de ética. Numerosos actos ilícitos han sido descubiertos en el uso de la fotografía y la radiología convencional y no por ello ha perdido vigencia, el perfeccionamiento tecnológico en imagenología nos lleva al mismo camino, siempre habrá individuos con un alto sentido de la ética y la moral y por otro lado la contraparte de aquellos que tratando de engañar a otros cometen actos reñidos con todo principio ético, desde la utilización de medios engañosos para la prueba de medicamentos y drogas en humanos sin indicarle los riesgos a que son sometidos como aquellos que falsean resultados e imágenes pretendiendo aparentar evidencias inexistentes.

Todo esto pronostica nuevos especialistas en delitos informáticos en el área biomédica para detectar y develar los fraudes científicos que pudieran derivarse de estas nuevas tecnologías, no serán los editores, los abogados ni los jueces quienes interpretarán estas imágenes, serán imagenólogos especializados quienes verificarán y detectarán cualquier imagen adulterada.

Mientras esto sucede como medida preventiva la recomendación a los editores biomédicos ante cualquier duda relacionada a imágenes en algún artículo a ser publicado en sus revistas sería solicitar al autor copia digital de la imagen (no impresa) y proceder a ampliarla hasta al menos 4 veces su tamaño original con cualquier procesador de imágenes, esto le permitirá observar las zonas de variación de contraste y o color en la imagen que pudieran levantar alguna sospecha de alteración fraudulenta de la misma. Si observa alguna zona donde la variación del contraste o color es brusca o sospecha de ello solicite la revisión de la imagen por un especialista en manejo de imágenes y el podrá sacarle de las dudas.
